Puteți comuta dispozitivele conectate folosind porturile micro: bit, dar sursa de alimentare a acestora este limitată la 3,3 V și un curent maxim de câteva zeci de miliamperi. Când este alimentat prin USB, controlerul curent poate suporta o sarcină de 120 mA. Dacă calculăm 30 mA pentru sursa de alimentare a circuitelor de pe placa însăși, curentul maxim total de 90 mA rămâne pentru sursa de alimentare a perifericelor. Astfel, puteți alimenta, de exemplu, 4 LED-uri conectate la porturi, fiecare consumând 20 mA
De asemenea, aveți nevoie de un element de comutare adecvat pentru a putea comuta dispozitivele cu un consum mai mare de curent, cum ar fi modelul de becuri de cale ferată sau dispozitivele de tensiune mai mare. În videoclip veți găsi exemple de utilizare a modulului original cu patru relee și, de asemenea, un exemplu de adaptare a modulelor universale ieftine cu relee destinate altor microcontrolere
Cea mai ușoară cale este de a utiliza unul dintre modulele care conțin relee, cum ar fi VMM400 de la Velleman. Prețul modulului în magazinele electronice este de aproximativ 15 euro.

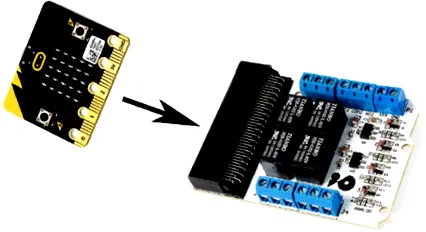

Acest modul are un conector în care poate fi inserată o placă micro: bit. Există patru relee pe placă, fiecare dintre acestea putând comuta curent continuu cu o tensiune maximă de 24 V și un curent de 3A. Este logic ca producătorul să pună un releu de joasă tensiune pe modul pe placa de microcomputer pentru școli și nu un releu de 230 V. Releele sunt comutate în funcție de starea valorii logice la ieșirile P3, P4, P6 și P7. Placa are nevoie de o sursă de alimentare separată de 5V și fiecare ieșire a microcomputerului micro: bit este încărcată cu un curent de max. 5 mA.
În exemplele noastre, am conectat becurile la bateriile mai vechi de buzunar la releu. Ele sunt la o tensiune de 4,5 V și la această tensiune curge prin ele un curent de 300 mA. Modulul cu releu este alimentat de la o sursă externă de 5V, iar tensiunea de la această sursă este furnizată și becurilor prin contactele releului. În primul exemplu, vom aprinde simultan toate becurile. Din punct de vedere tehnic, vom furniza alternativ nivelul logic 0 și nivelul logic 1 la ieșirile P3, P4, P6 și P7.
